双节距链条标准化

  双节距链条早在1970年就有国际标准,我国也在1985年首次发布双节距滚子链标准。当前使用的是GB/T5269-2000标准《传动及输送用双节距精密滚于链和链轮》。此标准等同采用相应的双节距链条国际标准IS0 1 275:1 995。

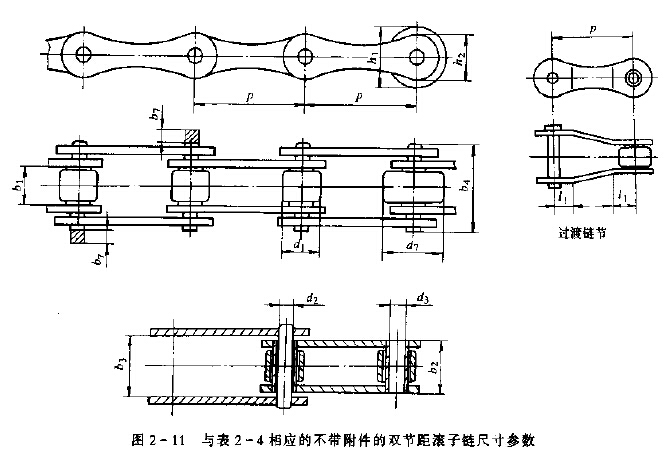

  GB/T 5269- 2000标准中专门规定了有关双节距链条的内容。图2—11与表2—4为标准规定的不带附件的双节距链条基本结构和尺寸参数。标准仅对K型附件规定了尺寸参数。

不带附件的双节距链条基本结构和尺寸参数

  标准规定双节距链条的强度要达到表2—4规定的小抗拉载荷值。链条长度公差为其公称长度的0~+0.15%;当带有附件链节时,链条长度公差为其公称长度的-0.05%~+0.25%。

  标准规定双节距链条的标记方法为:链号*整链链接数 附件形式 标准编号

  如标记为C212AL×67K1GB/T5269-2000的链条,表示符合GB/T 5269--2000标准,链条节距为38.1 mm、67节、Kl型附件、输送用大滚子双节距链条。
