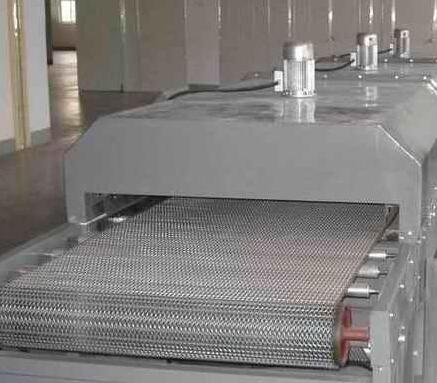

网带输送机的结构一般有两种，一种是通过链轮链条传动的，另外一种则是滚筒直接带动网带传送，第一种可用于轻型物料，而第二种则一般用于精度低负载重的地方。

   今天就跟大家讲解下，滚筒传动式网带输送机的基本结构。

   滚筒式网带输送机的主动轮是直接接受电机传动系统(电机+减速箱+传动皮带、链条、同步带等为电机传动系统)传递来的扭矩，驱动输送网带运动的辊轮。主动轮依赖与输送网带内侧相接触产生的摩擦力来驱动皮带。网带线主动轮的轮轴和轮毂两者之间一般是固定不动的(键连接或直接做成一个零件)，而此轮轴又同电机传动系统的输出轴联接(键连接、免键连接或直接使用联轴器等方式)。

   而网带线从动轮不直接传动动力，只起到结构支撑及改变网带线方向的作用，其随网带线一起运动，所以又称为随动轮、换向轮。在结构上，网带线从动轮可以做成轴不动(同支架连接)、轮毂和轴通过轴承连接，而让轴与轮毂之间可以自由滚动的方式;也可以做成轴和轮毂连接成一体，而轴和支架通过轴承连接这种同主动轮类似的结构(这样做的话，网带线从动轮的轴也比主动轮的轴短、细而结构简朴，由于它只是一根旋转轴，而不是传动轴)。其中，前一种方式更有利于减少整个系统的滚动惯量，适适用在输送线较大较复杂的场合。而后一种方式，由于其与网带线主动轮结构几乎相同，有设计制造简朴的长处，对电子行业自动化设备中的皮带线来说，因皮带轻薄、工件重量也较小，滚动惯量一般不成题目，所以也是可以采用的。

   上面就是网带输送机中滚筒式的基本结构，这样在设计的时候便可以做到心中明了。

   文章出处：www.sdzdss.com
