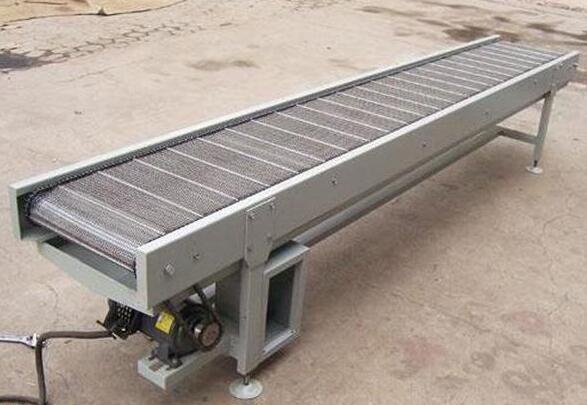

网带输送机在现代化社会中应用特别广泛，它的涉及行业有很多，如：食品、啤酒饮料行业，化工，医药，轻工制造等。

   设计网带输送机时一项很重要的工作就是按一定的规格向输送机的制造商订购输送网带。输送网带的订购参数包括：

   (1)材料种类

   (2)皮带的长度

   (3)宽度

   (4厚度

   (5)颜色

   其中，网带的宽度根据所需要输送工件的宽度尺寸来设计；网带的材料种类主要根据输送物料的类型、使用环境温度来选取；颜色则根据需要的外观效果来选取。

   输送网带的长度需要根据皮带输送机实际结构中各辊轮的采用专门的设备和工艺，位置、直径进行仔细的数学计算与校核。因为网带的连接需要采用专门的设备和工艺，假如计算的长度有错误或因其他原因更改设计长度，固然可以重新加工连接改变皮带的长度，但一般只将皮带长度改短而不加长，改短可以避免材料铺张，加长则增加了连接接头。这种重新加工一般要将皮带退回给供给商返工，实际经验表明这样重新返工的用度几乎与重新订购新皮带的用度相近，所以皮带的长度一定要仔细计算核准，以免使用安装时发现错误而无法使用。

   在设计网带输送机时如何计算输送皮带的长度呢？以下为设计皮带长度时所需要了解的基本知识。

   (1)设计和订购皮带时，为了保证尺寸的同一，工程上，皮带长度一般都是指皮带中径（皮带厚度中心）所在的周长，而不是皮带内径或外径所在的周长，单位一般为毫米。

   (2)因为皮带张紧时的实际变形量很小，所以设计皮带长度时一般不考虑皮带张紧变形时对长度的影响。

   (3)皮带长度的计算

   当各辊轮的位置（中央距）、辊轮直径、张紧轮调节范围确定后，所需要的皮带长度实际上也就由上述各几何尺寸确定了。当张紧轮的位置确定后，只要分别根据各段轮廓线（直线段和圆弧）的长度累加即可得出该位置所需要的皮带理论长度，这些长度可以在CAD（如AutoCAD等）设计界面上非常利便地直接量取求得，而不需要进行专门的数学计算。

   这种计算方法没有考虑皮带的厚度，由于皮带的厚度通常很小，对皮带长度的影响较小，而且皮带本身有一定的长度调整范围，所以计算皮带长度时通常不考虑其厚度，也就是假设其厚度为零。

   (4)皮带长度的确定

   显然，当张紧轮处于不同位置是所需要的皮带理论长度时不同的，张紧轮处于皮带松位置时所需要的皮带理论长度短，张紧轮处于皮带紧位置时所需要的皮带理论长度长。在张紧轮的两个极限调节位置，只要分别根据各段轮廓线（直线段和圆弧）的长度累加即可得出所需要的皮带小及大理论长度。

   工程上设计皮带长度时通常按接近小长度来设计，保证皮带安装后能进行张紧调节，假如按长的长度设计则安装后就无法张紧了。

   设张紧轮处于皮带紧和松张紧位置时，所需要的皮带小理论长度、大理论长度分别为L1、L2，则理论上皮带长度的大答应调节量△为：△=L2-L1。为了保证皮带仍旧具有一定的调节范围，皮带设计长度L一般按下式来设计：L=L1+0.2(L2-L1)

   (5)网带宽度与厚度

   皮带宽度根据实际需要输送的工件宽度尺寸来设计，对于小型皮带输送机通常情况下皮带宽度必需比工件宽度加大约10~15mm。

   输送网带的厚度则根据皮带上同时输送工件的总质量来进行强度计算校核，并且所选定的网带材料及厚度能够在所设计的小辊轮前提下知足小弯曲半径的需要，然后从制造商已有的厚度规格中选取确定。例如对于电子制造行业中小型电子、电器产品的输送，皮带厚度一般选择为1.0~2.0mm。
