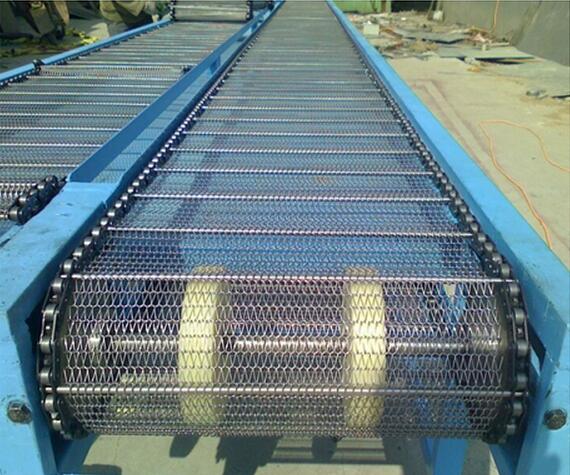

网带输送机是一种新型的输送设备，它的构造组成主要有一下几部分：输送带，输送框架，输送机构，传动机构，电动机等组成。

   固然网带输送机系统在形式上各有差异，但网带输送机主要的结构是相似的，下面以一种用于某纽扣式电池装配检测出产线的皮带输送系统为例说明网带输送机结构组成。

   某网带输送机系统用于纽扣式锂锰电池装配检测出产线自动输送工件，工件直径约20mm，厚度约3mm，输送线长度约为1.2m。

   (1)总体结构

   工程上用于这一自动化装配出产线的皮带输送系统总体结构。

   (2)主动轮

   主动轮是直接接受电机传递来的扭矩、驱动输送皮带的辊轮。它依赖与皮带内侧接触面间的摩擦力来驱动皮带，由于要传递负载扭矩，所以辊轮与传动轴之间通过键连接为一个整体，没有相对运动。图1所示实例中主动轮及其驱念头构的具体结构如图2所示。

   (3)从动轮

    从动轮是指不直接传递动力的辊轮，仅起结构支撑及改变皮带方向作用，与皮带一起随动，通常也称为换向轮。从动轮与主动轮大区别为从动轮的轴与轮之间是通过轴承连接，因而轴与轮之间是可以相对自由滚动的，而主动轮的轴与轮是通过键联结成一体的。图1所示实例中从动轮的结构如图4所示。

   (4)张紧机构

    张紧轮是指辊轮中可以调节其位置的一个辊轮。为了简化皮带输送机结构设计及制造，通常张紧轮与从动轮的结构设计得完全一样，指数将各从动轮中的其中一个辊轮位置设计成可以调整，一般都通过调节张紧轮的位置来调节皮带的张紧程度，而其他从动轮的位置一般是固定的。图1所示实例中张紧轮的结构如图5所示。

    从上面我们就知悉了网带输送机的基本构成。
